mAT-K100是一款专门设计用于KENWOOD和ICOM电台的自动天调,频率范围1.8-54MHz,最大射频功率120瓦。它可以调谐双极(水平天线、正V天线、倒V天线等)、单极、长线、八木等所有常见的天线。 它适用范围广,调谐效果好,特别是调谐能力远优于部分电台的内置天线调谐器。
mAT-K100有两种数据线可供选择用于连接电台:mAT-CK(标配)和mAT-CI(选配),它们分别适用于KENWOOD和ICOM电台。当天调启动时,它可以通过数据线自动检测当前连接的是KENWOOD还是ICOM电台, 并运行对应的软件,不需要任何设置即可自动匹配。 该数据线用于控制天调进行自动调谐,并且为天调供电,天调无需外接电源。 mAT-K100标准配件仅包含用于连接KENWOOD电台的数据线mAT-CK,如果您需要mAT-CI,请单独。
当mAT-K100使用mAT-CI数据线连接ICOM电台使用时,它即是一台ICOM专用天调,完全兼容原装天调,例如AH-3、AH-4,使用方法也与之完全相同。 现代几乎所有的ICOM电台均可以使用mAT-K100,比如IC-706, 703, 718, 7000, 7100, 7200, 7300, 7410, 746, 756, 7600等. 对于像IC-M710这样的具有异型天调数据线接口的电台,可以通过改造其天调数据线接口也可以使用,只需注意线序连接正确。
当mAT-K100使用mAT-CK数据线连接KENWOOD电台使用时,它即是一台KENWOOD专用天调,安全兼容原装天调,例如AT-250、AT-300,使用方法也一样。 目前,几乎所有的KENWOOD电台均可以使用该天调,例如TRC-80, TK-80, TS-2000, 50, 450, 480SAT (excluding HX version), 570, 590, 850, 870, 990, 等. 只要可以使用AT-250或者AT-300天调的电台,均可以使用mAT-K100。
mAT-K100具有频率测量功能,并拥有多达16000个频率存储频道,当调谐到或接近之前调谐过的频率时,它可以在极端的时间内使用“记忆调谐”来调取前一个调谐参数,并匹配调谐电路。
如果调取的数据不能满足驻波的要求(小于1.5), 天调则启动一个完整的调谐过程,并且再调谐结束后,把满足要求的调谐数据存储到对应的内存中,以供以后或者临近频率使用。
以这种方式,mAT-K100在使用时“学习”, 可以随时随地适应各个频率。
从照片可以看出,mAT-K100的前面板非常简洁,只有两个指示灯ONLINE和POWER,分别用来显示当前天调的在线/离线状态和电源。天调开机后,POWER点亮。ONLINE点亮时表示天调处于在线状态,熄灭表示处于离线状态。
上图是mAT-K100的后面板,共有四部分:射频输入插座(Transceiver/电台)用于连接电台的天线插座;射频输出插座(Antenna/天线)用于连接天线;GND是天调的接地端子,像长线等单极天线必须要接地或者接地网; 数据线插座(RADIO/电台)用于连接数据线,另一端连接电台的天调数据线插座。
mAT-K100的数据线用于在电台和天调之间传输控制信号,并为调谐器提供电源。当天调启动时, 它可以自动识别当前连接的是KENWOOD还是ICOM电台,并调用对应的软件,不需要人工设置操作。

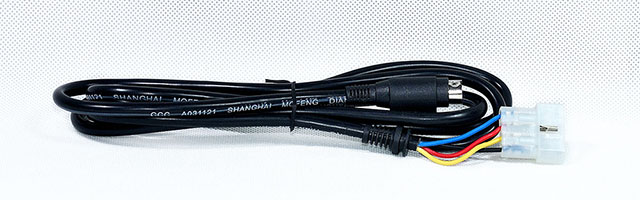

这是KENWOOD数据线: mAT-CK,属于标准附件,跟随天调一起提供。
这是ICOM数据线: mAT-CI,属于选购件,不包括在标准附件中,如需要可单独购买。
